君泉泵业联盟转化企业标准 磁力离心泵
日期:2015-12-19

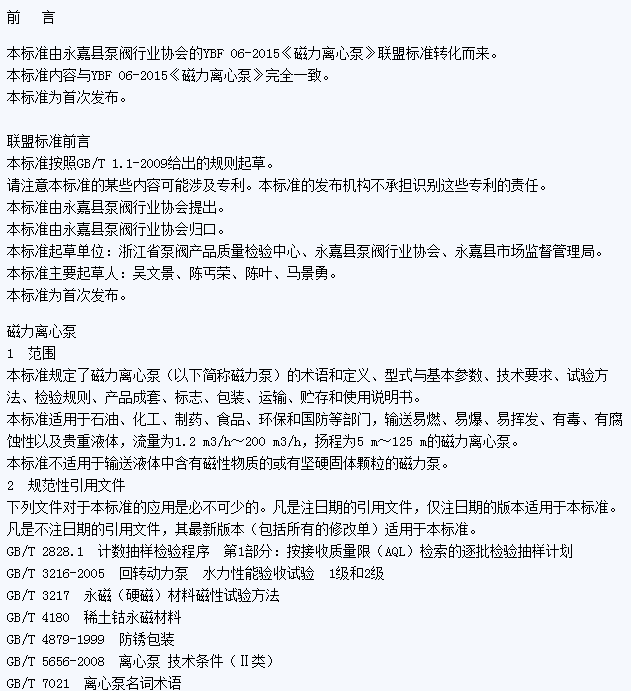

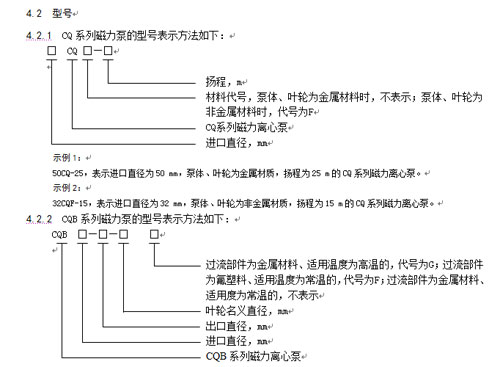

示例1:

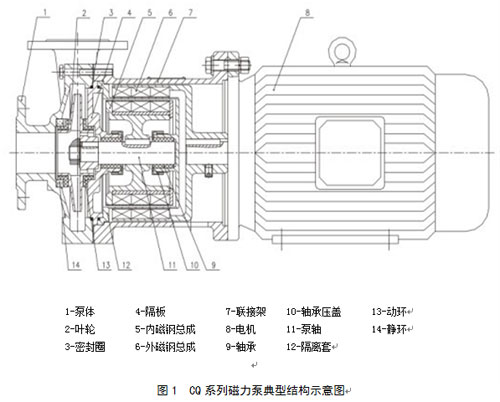

CQB50-32-160,表示进口直径为50 mm,出口直径为32 mm,叶轮名义直径为160 mm,泵体、叶轮等过流部件为金属材质,适用温度为常温的CQB系列磁力离心泵(金属磁力泵)。
示例2:

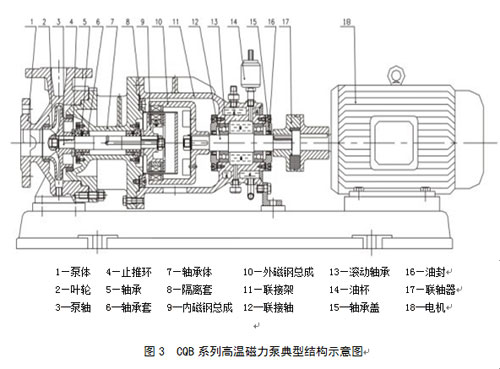

CQB50-32-160G,表示进口直径为50 mm,出口直径为32 mm,叶轮名义直径为160 mm,泵体、叶轮等过流部件为金属材质,适用温度为高温的CQB系列磁力离心泵(高温磁力泵)。

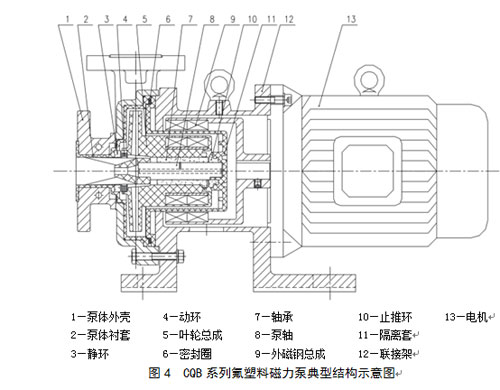

示例3:
CQB50-40-125F,表示进口直径为50 mm,出口直径为40 mm,叶轮名义直径为125 mm,泵体、叶轮等过流部件为氟塑料的,适用温度为常温的CQB系列磁力离心泵(氟塑料磁力泵)。
4.3  基本参数

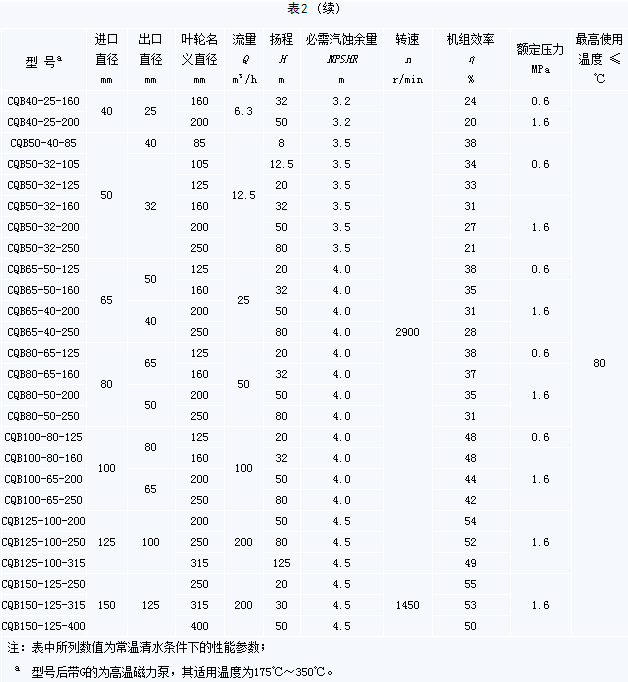

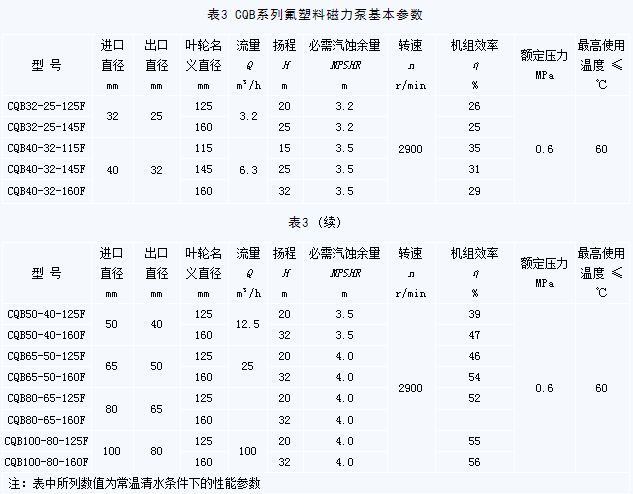

4.3.1  磁力泵的基本参数应符合表1、表2、表3的规定所列数值为。





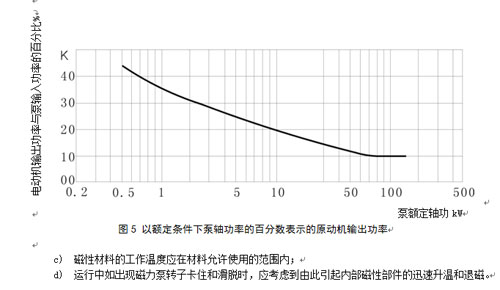

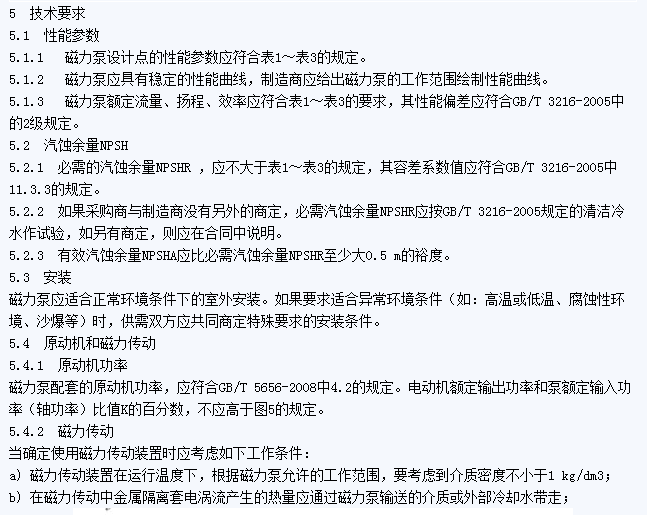

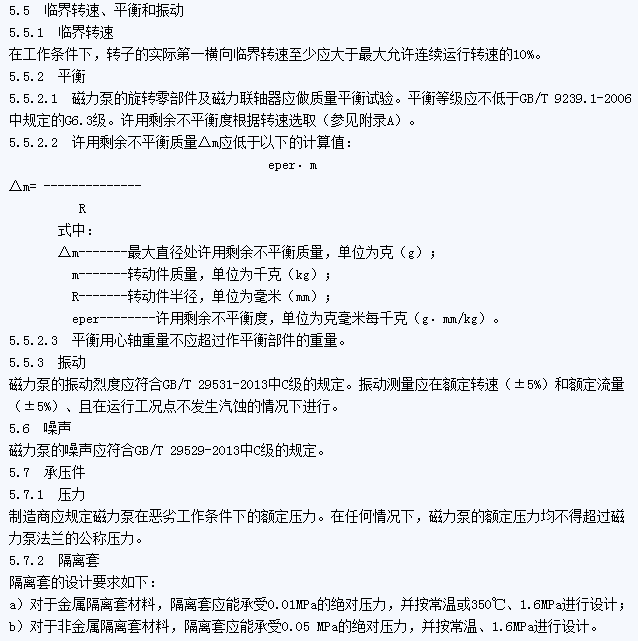

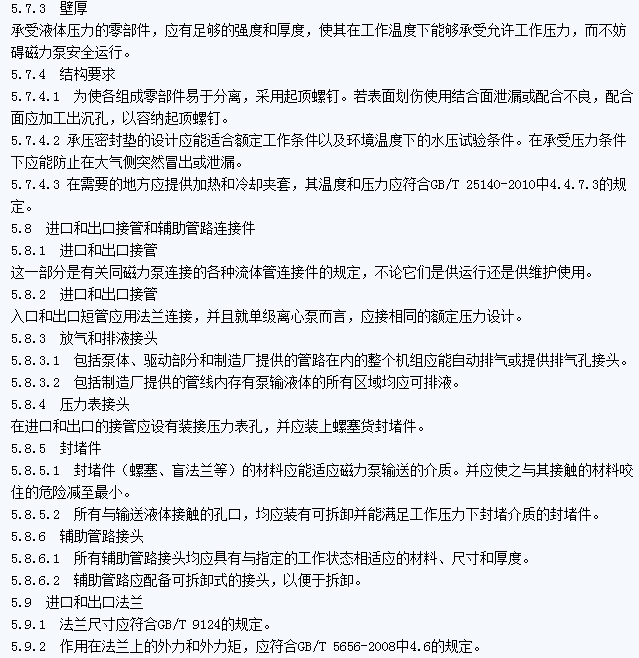

5.10  磁力泵的连接
5.10.1  进口和出口的连接方式,应根据进口直径的大小分别选用法兰连接、螺纹连接或软管连接。

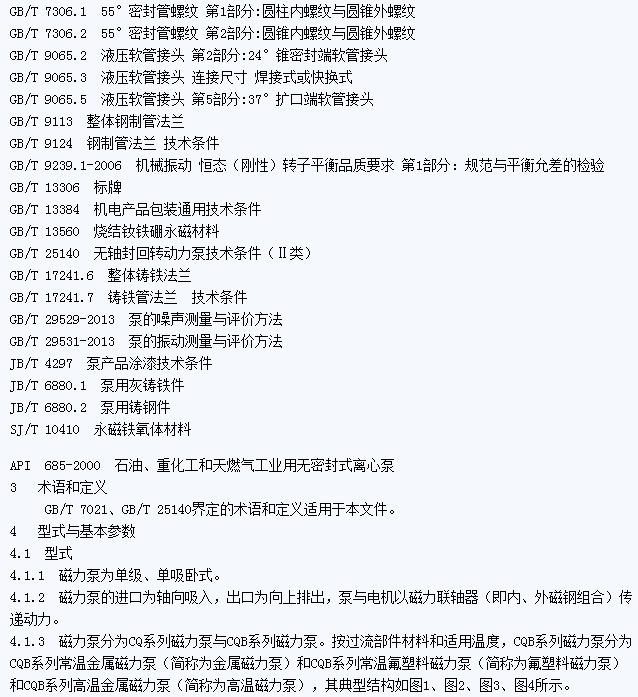

5.10.2  采用法兰连接时:铸铁(非金属)法兰的类型和连接尺寸应符合GB/T 17241.6的规定,技术要求应符合GB/T 17241.7的规定;铸钢法兰类型和连接尺寸应符合GB/T 9113的规定,技术要求应符合GB/T 9124的规定。
5.10.3  采用螺纹连接时,连接螺纹应符合GB/T 7306.1或GB/T 7306.2的规定。
5.10.4  采用软管连接时,连接软管应符合GB/T 9065.5或GB/T 9065.2、GB/T 9065.3的规定。
5.11  叶轮
5.11.1  根据用途和结构特点,叶轮可以选择闭式、半开式或开式。
5.11.2  叶轮应有可靠的固定,防止叶轮沿周向和轴向移动。
5.12  运行间隙
5.12.1  总则
确定静止件和旋转件之间的运行间隙时,应考虑到工作条件和零件所用材料的性能(如硬度和抗磨伤性)。间隙的大小还应考虑输送介质温度、性质,材料的热膨胀和咬合特性以及泵的效率。
5.12.2  泵体及叶轮的密封环间隙
泵体和叶轮之间的运转间隙应为:
a)如果泵体及叶轮的密封环为金属材质,密封环处的最小运转间隙应符合表4的规定。对所有工作温度高于250℃的泵,应在上述直径间隙上再加125μm。

4  金属材料的运转间隙单位为毫米

密封环内径

50

5065

6580

8095

95110

110125

125150

150180

180

最小直径间隙

0.30

0.35

0.40

0.45

0.50

0.55

0.60

0.65

0.70

b)非金属材质泵的密封环最小运转间隙应符合表5的规定。

5  非金属材料的运转间隙

密封环内径

50

50100

100150

150

最小直径间隙

0.40

0.50

0.70

0.90











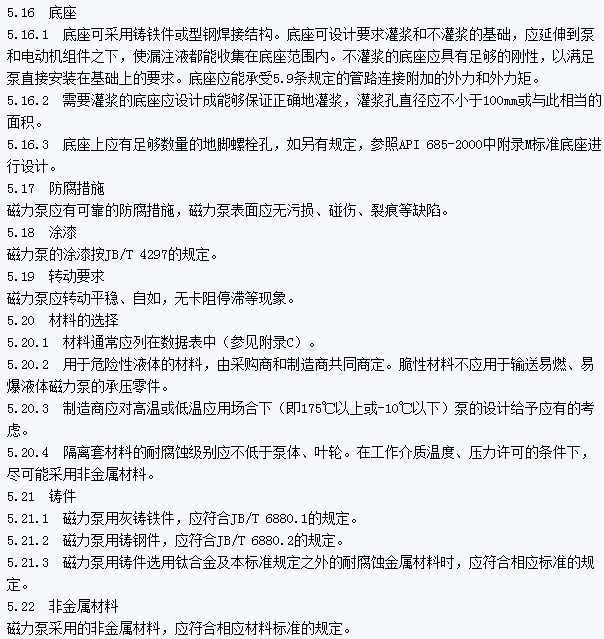

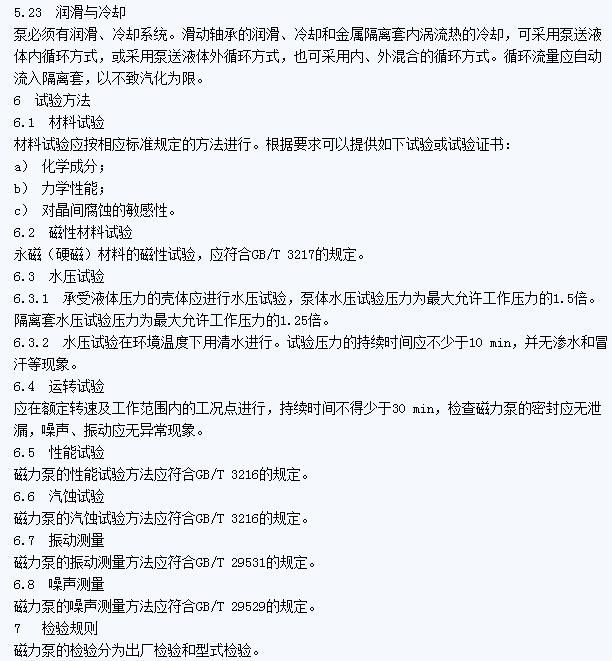

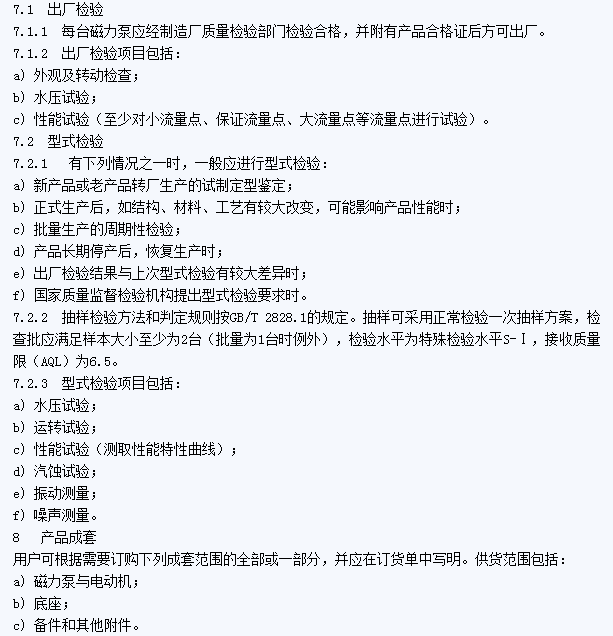

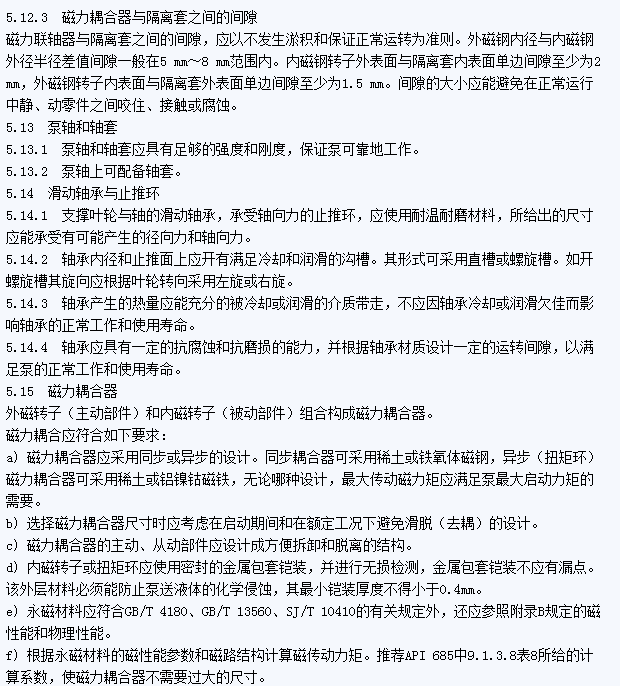

9   标志、包装、运输和贮存
9.1  标志
9.1.1  每台磁力泵在明显的位置上应有产品标牌。标牌应采用耐环境腐蚀的材料制做,标牌尺寸和技术要求应符合GB/T 13306的规定。标牌上应至少包括下列内容:
a) 制造商名称和商标;
b) 型号及名称;
c) 主要参数:
流量,单位为立方米每小时(m3/h);
扬程,单位为米(m);
必需汽蚀余量NPSHR ,单位为(m);
功率,单位为千瓦(kW);
转速,单位为转每分(r/min);
泵质量,单位为千克(kg)。
d) 出厂编号和制造日期。
9.1.2  磁力泵的旋转方向,应在适当的明显位置用红色箭头表示(铸出或另制标牌钉上)。
9.1.3  磁力泵应在明显位置标记“严禁空载”(可另制禁示牌)。
10.2  包装
10.2.1  包装前应做的准备工作:
a) 磁力泵内部如有积水,应清除干净;
b) 如采购商未提出特别要求,磁力泵的涂装应符合JB/T 4297的规定;
c) 磁力泵的防锈处理应符合GB/T 4879-1999的有关规定进行,如果采购商未提出要求,防锈有效期限应符合GB/T 4879-1999中D 级要求;
d) 磁力泵的进口和出口应进行封堵,封堵件要耐风雨侵蚀,并能经受意外的损坏;
e) 每台磁力泵出厂时,应随带产品合格证、装箱单、使用说明书等技术文件,技术文件应封存在   防水袋内。

10.2.2  磁力泵的包装应符合GB/T 13384的规定。
10.2.3  磁力泵及备件、附件在包装时,应进行可靠的固定,以防止相互碰撞。
10.2.4  裸磁铁件或装配件的包装,应采取防护措施。
10.3  运输
运输过程中,应有防止振动或碰撞造成产品或包装箱损坏的保证措施。
10.4  贮存
10.4.1  磁力泵应贮存于干燥、通风良好的仓库或简易仓库内。
10.4.2  凡存放12个月以上者,应进行必要的检查,重新作防锈处理。
11  使用说明书
使用说明书应包括以下警告:
警告:在永磁零部件环境中工作的人员,应注意磁场的潜在危害,例如:心脏起搏器、信用卡、计算器、计算机磁盘、手表、手机等应保持距离。

附  录  A
(资料性附录)
许用剩余不平衡度的确定

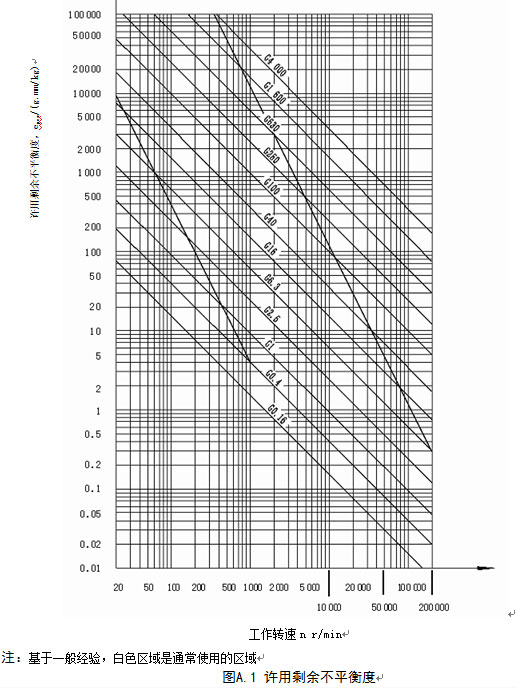

图A.1规定了不同平衡品质级别和工作转速时的许用剩余不平衡度。

附录B
(资料性附录)
稀土永磁体的磁性能和物理特性

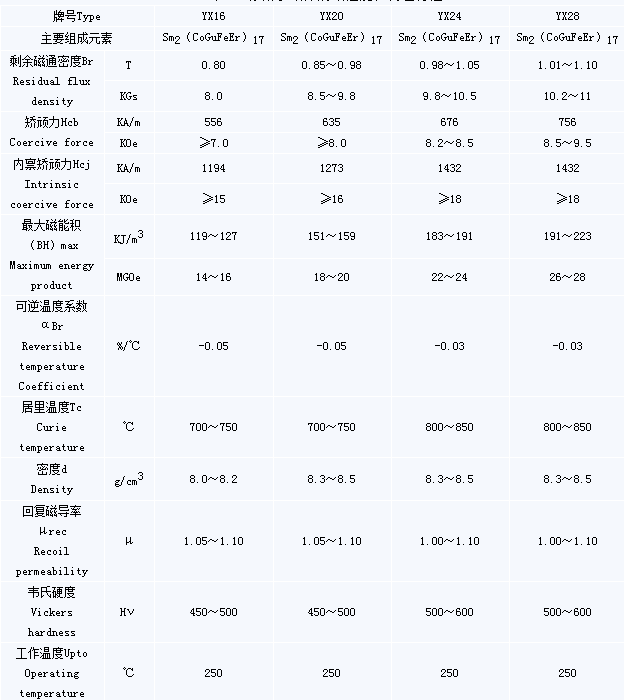

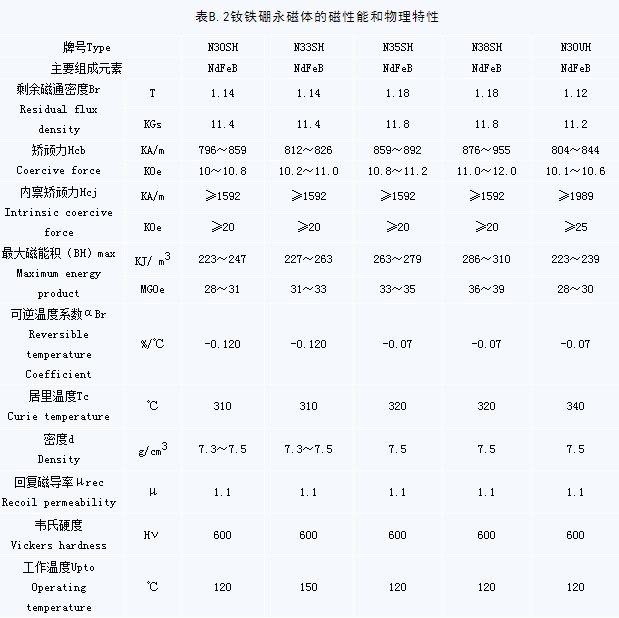

表B.1、表B.2分别列出了钐钴永磁体、钕铁硼永磁体的磁性能和物理特性。

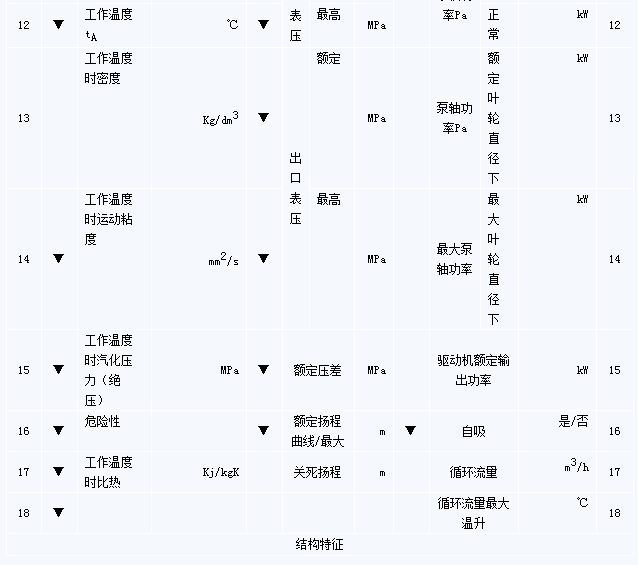

表B.1钐钴永磁体的磁性能和物理特性
