前 言
本标准按照GB/T 1.1—2009给出的规则编写。
本标准代替Q/ZJQ 02—2015《G系列低噪音管道屏蔽电泵》。
本标准与Q/ZJQ 02—2015相比主要变化如下：
——修改了更新现行有效的规范性引用文件；
——修改了屏蔽电泵的性能偏差要求。
——修改了必需的汽蚀余量NPSHR按常温清水作基准的要求。
——修改了屏蔽电泵的性能试验要求。
——修改了屏蔽电泵的汽蚀试验要求。
——其他编辑性修改。
请注意本标准的某些内容有可能涉及专利，本标准的发布机构不承担识别专利的责任。
本标准由上海君泉泵业有限公司浙江分公司提出。
本标准起草单位：上海君泉泵业有限公司、上海君泉泵业有限公司浙江分公司、永嘉君泉泵业有限公司。
本标准主要起草人：金连生、周银丰。
本标准所代替标准的历次版本发布情况为：
——Q/ZJQ 02—2015。 引 言
本标准的发布机构提请注意，声明符合标准时可能涉及到与实用新型专利《一种屏蔽泵》专利技术的使用，其相对应的专利号为：ZL 2014 2 0613585.X。
本标准的发布机构对于该专利的真实性、有效性和范围无任何立场。
该专利持有人已向本标准的发布机构保证，愿意同任何申请人在合理且无歧视的条款和条件下，就专利授权许可进行谈判，该专利持有人的声明已在本标准的发布机构备案。相关信息可以通过以下联系方式获得：
专利权人姓名：上海君泉泵业有限公司
地址：上海市嘉定区南翔镇薀北公路1755弄15号4143室。
请注意除以上专利外，本标准的某些内容仍可能涉及专利。本标准的发布机构不承担识别这些专利的责任。 G系列低噪音管道屏蔽电泵
1 范围
本标准规定了G系列低噪音管道屏蔽电泵的型式与基本参数、技术要求、试验方法、检验规则、产品成套和使用保证、标志、使用说明书、包装、运输和贮存。
本标准适用于系统压力≤2.5 MPa，流量为2 m3/h～1080 m3/h，扬程为4 m～105 m，功率为0.18 kW～200 kW，输送介质为温度＜105 ℃的清水或物理和化学性质类似清水的液体的G系列低噪音管道屏蔽电泵（以下简称为屏蔽电泵）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志
GB 755 旋转电机 定额和性能
GB 1971 旋转电机 线端标志与旋转方向
GB/T 2828.1 计数抽样检验程序 第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T 3216-2016 回转动力泵 水力性能验收试验 1级和2级和3级
GB/T 4942.1-2006 旋转电机整体结构的防护等级(IP代码) 分级
GB/T 9239.1-2006 机械振动 恒态(刚性)转子平衡品质要求 第1部分:规范与平衡允差的检验
GB/T 9969 使用说明书 总则
GB 10395.8 农林拖拉机和机械 安全技术要求 第8部分:排灌泵和泵机组
GB 10396 农林拖拉机和机械、草坪和园艺动力机械 安全标志和危险图形 总则
GB/T 13306 标牌
GB/T 13384 机电产品包装通用技术条件
GB/T 17241.6 整体铸铁法兰
GB/T 29529-2013 泵的噪声测量与评价方法
GB/T 29531-2013 泵的振动测量与评价方法
JB/T 4297 泵产品涂漆技术条件
JB/T 11923 潜水电泵 可靠性考核评定方法
3 型式与基本参数
3.1 型式
3.1.1 屏蔽电泵与电动机同轴连接。
3.1.2 屏蔽电泵的电动机为三相屏蔽式，电动机定子采用不锈钢套分别屏蔽密封，内侧与泵体连通。
3.1.3 屏蔽电泵的水泵为单级或多级离心式。
3.1.4 屏蔽电泵的冷却方式为电动机机壳冷却与通过输送液体可进入电动机内部对电动机定、转子进行冷却。
3.1.5 屏蔽电泵的外壳防护等级应符合GB/T 4942.1-2006中IP55的规定。特殊要求的防护等级，由供需双方按GB/T 4942.1-2006的规定协商确定。
3.1.6 屏蔽电泵的定额是以连续工作制（SI）为基准的连续定额。

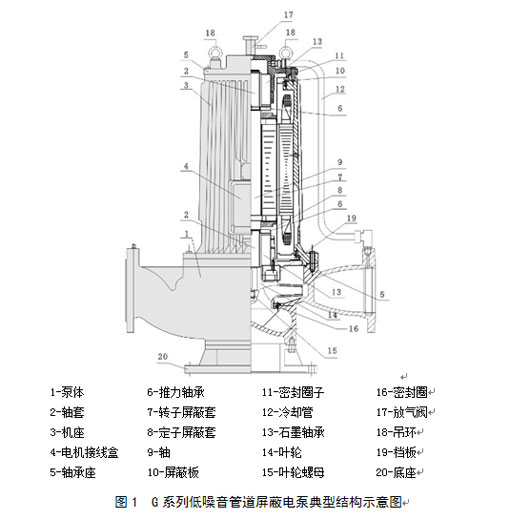

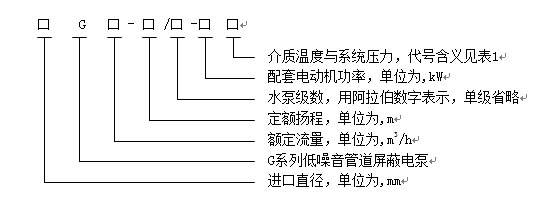

3.1.7 屏蔽电泵的安装型式为立式安装，典型结构示意图1所示。 3.2 型号 屏蔽电泵的型号表示方法如下： 表1 介质温度与系统压力代号含义 | 代号 | 输送介质温度 | 系统压力 | | N | ≤95 ℃ | ≤0.6 MPa | | NY | ≤95 ℃ | ≤1.0 MPa | | NC | ≤95 ℃ | ≤1.6 MPa | | NO | ≤95 ℃ | ≤2.5 MPa |
示例1： 40G5-12-0.75N，表示进口直径为40 mm，额定流量为5 m3/h，额定扬程为12 m，配套电动机功率为0.75 kW，介质温度≤95 ℃，适用系统压力≤0.6 MPa的G系列低噪音管道屏蔽电泵。 示例2： 125G100-27-11NY，表示进出口直径为125 mm，额定流量为100 m3/h，额定扬程为27 m，配套电动机功率为11 kW，介质温度≤95 ℃，适用系统压力≤1.0 MPa的G系列低噪音管道屏蔽电泵。 示例3： 65G23.7-113-22NC，表示进出口直径为65 mm，额定流量为23.7 m3/h，额定扬程为113 m，配套电动机功率为22 kW，介质温度≤95 ℃，适用系统压力≤1.6 MPa的G系列低噪音管道屏蔽电泵。 3.3 基本参数 3.3.1 在电源频率为50 Hz，电压为380 V时和规定的使用压力条件下，屏蔽电泵规定性能点的基本参数应符合表2的规定。 表2 基本参数 | 型号 | 进口 直径 mm | 出口 直径 mm | 额定 流量 m3/h | 额定 扬程 m | 额定 转速 r/min | 功率 kW | 噪声 dB (A) | 叶轮名义直径 | 必需汽 蚀余量 m | 电泵 效率 % | | 40G5-12-0.75N | 40 | 40 | 5 | 12 | 1390 | 0.75 | 50 | 200 | 3 | 18.7 | | 50G5-15-1.3NY | 50 | 50 | 5 | 15 | 1390 | 1.3 | 50 | 230 | 3 | 13.5 | | 50G5.6-16-1.3NY | 50 | 50 | 5.6 | 16 | 1390 | 1.3 | 50 | 230 | 3 | 16.2 | | 40G6.3-12.5-0.75N | 40 | 40 | 6.3 | 12.5 | 1390 | 0.75 | 50 | 200 | 3 | 23.5 | | 40G6.3-20-1.8NY | 40 | 40 | 6.3 | 20 | 1390 | 1.8 | 55 | 250 | 2.5 | 17.4 | | 50G9-20-1.8NY | 50 | 50 | 9 | 20 | 1390 | 1.8 | 55 | 250 | 2.5 | 23.2 | | 50G11-10-0.75NY | 50 | 50 | 11 | 10 | 1390 | 0.75 | 50 | 200 | 2.5 | 34.0 | | 50G11.6-28-3NY | 50 | 50 | 11.6 | 28 | 1410 | 3 | 55 | 300 | 2.5 | 25.0 | | 50G12.5-12.5-1.1N | 50 | 50 | 12.5 | 12.5 | 1390 | 1.1 | 50 | 200 | 2.5 | 32.3 | | 50G12.5-20-2.2NY | 50 | 50 | 12.5 | 20 | 1410 | 2.2 | 55 | 250 | 2.5 | 29.3 | | 50G12.5-32-4NY | 50 | 50 | 12.5 | 32 | 1440 | 4 | 55 | 315 | 2.5 | 23.8 | | 50G18-16-2.2NY | 50 | 50 | 18 | 16 | 1410 | 2.2 | 55 | 250 | 2.5 | 35.7 | | 65G20-10-1.3N | 65 | 65 | 20 | 10 | 1390 | 1.3 | 50 | 200 | 3 | 36.0 | | 65G20-10-1.3NY | 65 | 65 | 20 | 10 | 1390 | 1.3 | 50 | 200 | 3 | 36.0 | | 65G20-20-3NY | 65 | 65 | 20 | 20 | 1410 | 3 | 55 | 250 | 4 | 28.8 | | 65G22-16-2.2NY | 65 | 65 | 22 | 16 | 1410 | 2.2 | 55 | 250 | 3 | 37.1 |
表2（续） | 型号 | 进口 直径 mm | 出口 直径 mm | 额定 流量 m3/h | 额定 扬程 m | 额定 转速 r/min | 功率 kW | 噪声 dB (A) | 叶轮名义直径 | 必需汽 蚀余量 m | 电泵 效率 % | | 65G25-12.5-1.8NY | 65 | 65 | 25 | 12.5 | 1390 | 1.8 | 55 | 200 | 4 | 40.2 | | 65G25-20-3NY | 65 | 65 | 25 | 20 | 1410 | 3 | 55 | 250 | 3 | 37.0 | | 65G27-7-1.1N | 65 | 65 | 27 | 7 | 1390 | 1.1 | 50 | 200 | 2.5 | 40.0 | | 100G40-10-2.2NY | 100 | 100 | 40 | 10 | 1410 | 2.2 | 55 | 200 | 3 | 42.4 | | 100G40-32-9NY | 100 | 100 | 40 | 32 | 1460 | 9 | 65 | 315 | 4 | 32.3 | | 100G44-10-2.2NY | 100 | 100 | 44 | 10 | 1410 | 2.2 | 55 | 200 | 3 | 47.1 | | 100G45-30-9NY | 100 | 100 | 45 | 30 | 1460 | 9 | 65 | 315 | 4 | 35.0 | | 100G50-12.5-3NY | 100 | 100 | 50 | 12.5 | 1410 | 3 | 55 | 200 | 2.5 | 47.6 | | 100G50-20-5.5NY | 100 | 100 | 50 | 20 | 1440 | 5.5 | 60 | 250 | 4 | 42.5 | | 100G50-20-5.5NO | 100 | 100 | 50 | 20 | 1440 | 5.5 | 60 | 250 | 4 | 42.5 | | 100G50-32-9NY | 100 | 100 | 50 | 32 | 1460 | 9 | 65 | 315 | 4 | 42.5 | | 100G60-32-9NY | 100 | 100 | 60 | 32 | 1460 | 9 | 65 | 315 | 4 | 50.3 | | 125G75-17.5-7.5NY | 125 | 125 | 75 | 17.5 | 1440 | 7.5 | 60 | 250 | 2.5 | 41.5 | | 125G75-27-11NY | 125 | 125 | 75 | 27 | 1460 | 11 | 65 | 315 | 2.5 | 42.5 | | 125G80-20-7.5NY | 125 | 125 | 80 | 20 | 1440 | 7.5 | 60 | 250 | 2.2 | 50.3 | | 125G80-32-13NY | 125 | 125 | 80 | 32 | 1460 | 13 | 65 | 315 | 2.5 | 47.1 | | 125G80-40-18.5NY | 125 | 125 | 80 | 40 | 1470 | 18.5 | 70 | 350 | 3 | 40.5 | | 125G100-20-9NY | 125 | 125 | 100 | 20 | 1460 | 9 | 65 | 250 | 3 | 52.1 | | 125G100-27-11NY | 125 | 125 | 100 | 27 | 1460 | 11 | 65 | 315 | 2 | 57.5 | | 125G100-32-15NY | 125 | 125 | 100 | 32 | 1470 | 15 | 65 | 315 | 2 | 49.9 | | 125G100-40-22NY | 125 | 125 | 100 | 40 | 1470 | 22 | 70 | 350 | 3 | 42.5 | | 125G100-50-25NY | 125 | 125 | 100 | 50 | 1470 | 25 | 70 | 400 | 3 | 47.5 | | 125G125-20-13NY | 125 | 125 | 125 | 20 | 1460 | 13 | 65 | 250 | 2.5 | 46.6 | | 125G125-32-22NY | 125 | 125 | 125 | 32 | 1470 | 22 | 70 | 315 | 2.5 | 42.5 | | 125G125-40-25NY | 125 | 125 | 125 | 40 | 1470 | 25 | 70 | 360 | 3 | 47.5 | | 125G125-50-37NY | 125 | 125 | 125 | 50 | 1480 | 37 | 75 | 400 | 3.5 | 45.4 | | 125G140-24-18.5NY | 125 | 125 | 140 | 24 | 1470 | 18.5 | 70 | 300 | 2.5 | 42.5 | | 125G140-30-18.5NY | 125 | 125 | 140 | 30 | 1470 | 18.5 | 70 | 315 | 3 | 52.5 | | 125G150-40-25NY | 125 | 125 | 150 | 40 | 1470 | 25 | 70 | 360 | 3.5 | 56.3 | | 125G160-32-22NY | 125 | 125 | 160 | 32 | 1470 | 22 | 70 | 315 | 3 | 55.0 | | 150G160-40-30NY | 150 | 150 | 160 | 40 | 1470 | 30 | 70 | 360 | 3.5 | 50.3 | | 150G160-46-37NY | 150 | 150 | 160 | 46 | 1480 | 37 | 75 | 400 | 3 | 47.5 | | 150G180-28-22NY | 150 | 150 | 180 | 28 | 1470 | 22 | 70 | 315 | 3.5 | 53.6 | | 150G180-28-22NO | 150 | 150 | 180 | 28 | 1470 | 22 | 70 | 315 | 3.5 | 53.6 | | 150G200-20-18.5NY | 150 | 150 | 200 | 20 | 1470 | 18.5 | 70 | 250 | 3 | 57.1 | | 150G200-32-30NY | 150 | 150 | 200 | 32 | 1470 | 30 | 70 | 315 | 3.5 | 56.7 |
表2（续） | 型号 | 进口 直径 mm | 出口 直径 mm | 额定 流量 m3/h | 额定 扬程 m | 额定 转速 r/min | 功率 kW | 噪声 dB (A) | 叶轮名义直径 | 必需汽 蚀余量 m | 电泵 效率 % | | 150G200-34-30NY | 150 | 150 | 200 | 34 | 1470 | 30 | 70 | 350 | 3.5 | 53.1 | | 150G200-40-37NY | 150 | 150 | 200 | 40 | 1480 | 37 | 75 | 360 | 3 | 50.6 | | 150G200-50-45NY | 150 | 150 | 200 | 50 | 1480 | 45 | 75 | 400 | 3.5 | 53.9 | | 150G210-30-30NY | 150 | 150 | 210 | 30 | 1470 | 30 | 70 | 315 | 3.5 | 49.8 | | 150G240-32-37NY | 150 | 150 | 240 | 32 | 1480 | 37 | 75 | 315 | 3 | 48.7 | | 150G240-40-45NY | 150 | 150 | 240 | 40 | 1480 | 45 | 75 | 360 | 3 | 50.3 | | 150G250-30-37NY | 150 | 150 | 250 | 30 | 1480 | 37 | 75 | 315 | 3 | 47.5 | | 150G250-32-37NY | 150 | 150 | 250 | 32 | 1480 | 37 | 75 | 315 | 3 | 50.3 | | 150G250-32-37NO | 150 | 150 | 250 | 32 | 1480 | 37 | 75 | 315 | 3 | 58.3 | | 150G250-40-45NY | 150 | 150 | 250 | 40 | 1480 | 45 | 75 | 360 | 3 | 52.1 | | 150G260-40-45NY | 150 | 150 | 260 | 40 | 1480 | 45 | 75 | 360 | 3 | 54.2 | | 200G280-32-45NY | 200 | 200 | 280 | 32 | 1480 | 45 | 75 | 315 | 3 | 46.7 | | 200G280-40-55NY | 200 | 200 | 280 | 40 | 1480 | 55 | 75 | 360 | 2.5 | 47.7 | | 200G290-18-22NY | 200 | 200 | 290 | 18 | 1470 | 22 | 75 | 250 | 2.5 | 55.6 | | 200G300-34-45NY | 200 | 200 | 300 | 34 | 1480 | 45 | 75 | 315 | 3 | 53.1 | | 200G300-60-90NY | 200 | 200 | 300 | 60 | 1480 | 90 | 75 | 450 | 3 | 46.9 | | 200G315-20-30NY | 200 | 200 | 315 | 20 | 1470 | 30 | 70 | 250 | 2.5 | 59.1 | | 200G320-32-45NY | 200 | 200 | 320 | 32 | 1480 | 45 | 75 | 315 | 2.5 | 53.0 | | 200G320-40-55NY | 200 | 200 | 320 | 40 | 1480 | 55 | 75 | 360 | 2.5 | 55.0 | | 200G320-50-75NY | 200 | 200 | 320 | 50 | 1480 | 75 | 75 | 400 | 2.5 | 50.3 | | 200G330-32-55NY | 200 | 200 | 330 | 32 | 1480 | 55 | 75 | 315 | 3 | 46.7 | | 200G358-16-22NY | 200 | 200 | 358 | 16 | 1470 | 22 | 75 | 250 | 4 | 62.0 | | 200G360-40-55NY | 200 | 200 | 360 | 40 | 1480 | 55 | 75 | 360 | 4 | 62.0 | | 200G374-28-45NY | 200 | 200< | | | | | | | | |
|
